晓奇液晶汉字取模软件

免费版

晓奇液晶汉字取模软件下载
  • 软件大小：365.00 KB
  • 软件语言：中文
  • 软件类型：国产软件 / 机械电子
  • 软件授权： 免费软件
  • 更新时间：2017-08-16 15:53:52
  • 软件等级：4星
  • 软件厂商： -
  • 应用平台：WinXP, Win7, Win8, Win10
  • 软件官网：

ITMOP本地下载文件大小：365.00 KB

点赞 好评 0%（0） 差评 差评 0%（0）

软件介绍人气软件精品推荐相关文章网友评论下载地址

小编为您推荐： 晓奇液晶汉字取模 液晶屏 取模软件

液晶汉字取模软件是一款汉字取模工具,它能够提取提取液晶电视的汉字信息,并且能够随时调整取模方式和字体,有需要的用户快来IT猫扑下载吧!

晓奇液晶汉字取模软件介绍

汉字取模软件是单片机开发的得力实用工具，可以省去很多调试时间；编写使用说明书的时候，只要用抓图软件将你已经排版的效果抓过去就行了，非常生动直观。可设置不同的取模方式，特殊液晶、普通液晶均可适用！

液晶汉字取模软件教程

打开软件，选“参数设置”选项，点文字输入区字体选择，可设定不同的字体，字形、以及大小和效果，一般地，字体大小选小四，生成字的则为16*16的点阵，选好后按确定！

点选“其他选项”，这里可以设置选择取模的方式、字节的顺序等，一般采用默认即可！确定返回

在文字输入区，输入所需要的文字，按Ctrl+Enter键，文字字模就显示在界面上，

再切换到“取模方式”，这里有两种取模方式，如果用C语言编程就选用C51格式，如果用汇编编程就选A51格式，这里以C51格式为例，即可在点阵生成区生成所需的字模

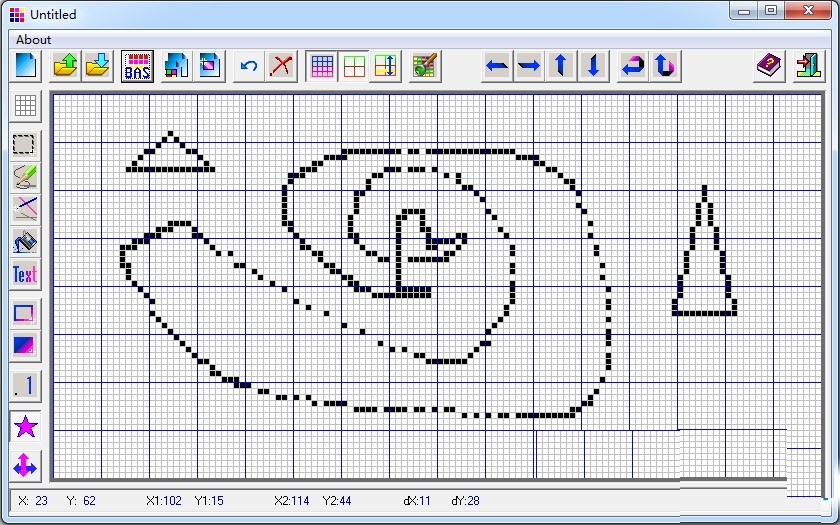

液晶汉字取模软件

液晶显示汉字原理

1602内部CGRAM用于自定义的字符点阵的存储，总共64字节。由上一步点阵提取可知，每一个字符由8个字节数据组成。所以64字节CGRAM存储器，能够存储8组自定义字符的点阵数组。

按照CGRAM地址划分为 0－7为第一组，8－15为第二组，依次类推56－63为第8组数据。

把自定义字符的数组按8个字节一组存储到CGRAM中。

自定义字符存储到CGRAM的任意一组以后，每一个组（8个字节）也有一个显示编码。按顺序依次为00H－07H 。显示时，只要调用每一组的编码，即可以显示相应的字符。

注：内部常用字符显示时，显示编码是从0x20开始的。0x00－0x0f是专门留给自定义字符显示的。0x00－0x07和0x08－0x0f内容是一样的。例如：调用0x01 位置和0x09位置，显示的内容是一样的。
